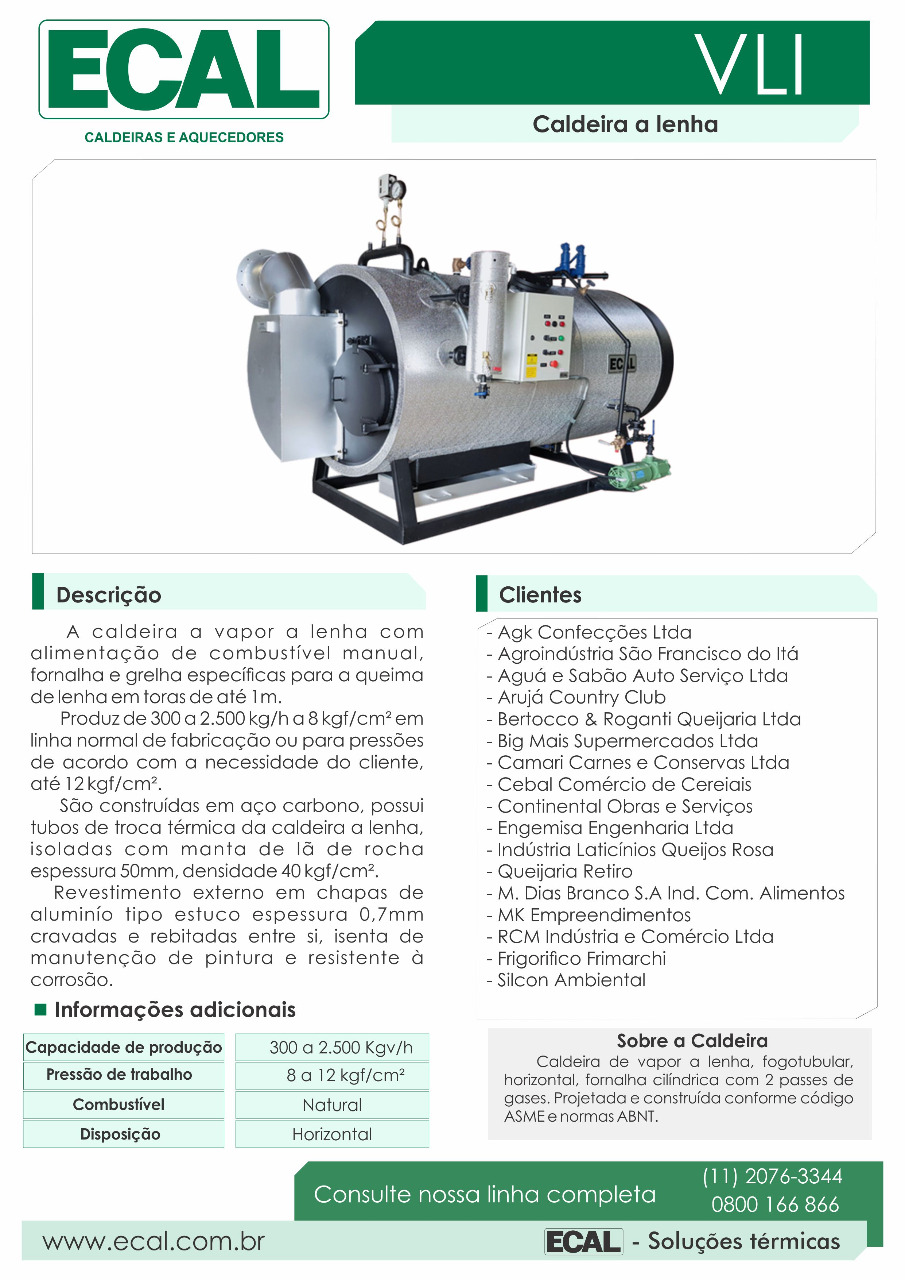

Caldeira Geradora de Vapor Horizontal a Lenha
Modelo VLICaldeiras

Caldeira Geradora de Vapor Horizontal a Lenha

A Caldeira Geradora de Vapor Horizontal a Lenha, modelo VLI, é um equipamento fogotubular de configuração horizontal, projetado para geração de vapor saturado com eficiência e robustez operacional. Com fornalha cilíndrica e sistema de dois passes de gases, proporciona bom aproveitamento térmico em aplicações industriais.
Modelo
VLI
Produção de vapor
300 a 1.000 kg/h
Pressão de trabalho
8 a 12 kgf/cm²
Combustível
lenha (toras de até 1 metro)

Fabricação ECAL, no mercado desde 1979.

Sobre o equipamento

O equipamento opera com combustão natural e alimentação manual de combustível, sendo projetado com fornalha e grelha específicas para a queima de lenha em toras de até 1 metro.

Projetada e construída conforme os códigos da ASME e normas ABNT, a caldeira utiliza tecnologia atual e componentes de alto padrão técnico, garantindo confiabilidade e desempenho adequado às demandas operacionais.

A estrutura é fabricada em aço carbono, incluindo o corpo e os tubos de troca térmica. O isolamento térmico é realizado com mantas de lã de rocha com espessura de 50 mm, proporcionando retenção térmica eficiente.

O revestimento externo é composto por chapas de alumínio tipo estuco, cravadas e rebitadas, formando uma estrutura compacta, rígida, resistente à corrosão e isenta de manutenção de pintura.

Características técnicas
Tipocaldeira fogotubular horizontal
ModeloVLI
Configuraçãofornalha cilíndrica com 2 passes de gases
Produção de vapor300 a 1.000 kg/h
Pressão de trabalho8 a 12 kgf/cm²
Combustívellenha (toras de até 1 metro)
Sistema de combustãonatural
Alimentação de combustívelmanual
Construçãoaço carbono (corpo e tubos de troca térmica)
Isolamento térmicomantas de lã de rocha (50 mm)
Revestimento externochapas de alumínio tipo estuco, cravadas e rebitadas
Disposiçãohorizontal
Projeto conformenormas ASME e ABNT

Aplicações

  • Indústrias em geral
  • Agroindústrias
  • Laticínios
  • Frigoríficos
  • Supermercados
  • Processamento de alimentos

Perguntas frequentes

Qual a produção de vapor da caldeira geradora de vapor horizontal a lenha VLI?

De 300 a 1.000 kg/h. O porte certo depende do consumo da instalação.

Quais combustíveis a caldeira geradora de vapor horizontal a lenha VLI usa?

Lenha (toras de até 1 metro), com sistema de combustão natural e alimentação de combustível manual.

Qual a pressão de trabalho da caldeira geradora de vapor horizontal a lenha VLI?

De 8 a 12 kgf/cm².

Onde a caldeira geradora de vapor horizontal a lenha VLI é usada?

Em indústrias em geral, agroindústrias, laticínios, frigoríficos, supermercados e processamento de alimentos.

Como a caldeira geradora de vapor horizontal a lenha VLI é construída?

Construção: aço carbono (corpo e tubos de troca térmica); isolamento térmico: mantas de lã de rocha (50 mm); revestimento externo: chapas de alumínio tipo estuco, cravadas e rebitadas; projeto conforme normas ASME e ABNT.
